隧道レポート 小阿仁林鉄 杉山田暗渠

所在地 秋田県北秋田市合川町
探索日 2007.12. 9
公開日 2008. 9. 6

ついに“ネタ切れ”から、山行がは暗渠まで取り上げるようになったのか?

いや。

この暗渠はそんな甘いものではないぞ。

おそらく、この2008年を最も熱くする物件になるだろう(ただし、暗渠部門で)。


  フフ… 9点台はもらったな。


 それじゃ早速、 ジ・ベスト・オブ暗渠を紹介しよう!


※なお、本レポートは既掲のミニレポ『第138回 小阿仁林鉄堂川隧道(前・後)』の続きである。
いきなりここから読み始めても状況が飲み込めないかも知れない。




よくぞ残っていてくれた! 林鉄暗渠の完全形

 “火炎覆い”という構造物


2008/12/9 16:04 【所在地

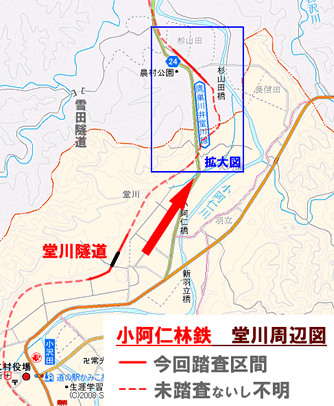

堂川地区で細田氏プロデュースによる2本の新発見隧道を得た我々は、勢いを得て、次なる発見を求めての北上を進めた。

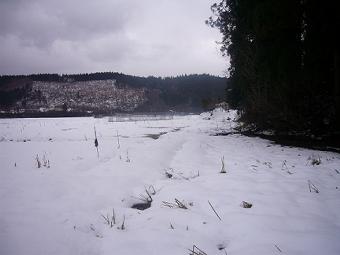

堂川から北の軌道(林鉄)跡は右の写真のような感じで、全く歩いてみたいという気になれない、平々凡々としている。

冗長の先へ迂回した。

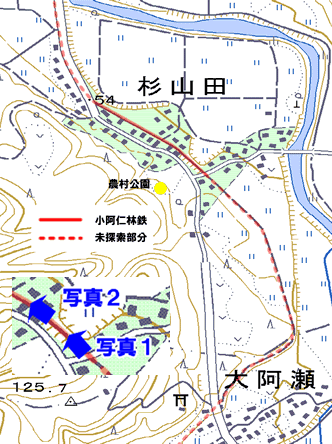

大阿瀬地区で軌道跡は並行する県道3号と交差し、この先杉山田地区を過ぎるまでは川側に並行するようになる。
杉山田からは旧合川町域で、現在の北秋田市合川町だ。

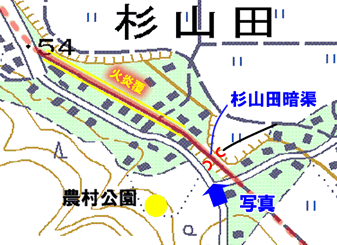

表題の「杉山田暗渠」は仮題だが、これがあるのは杉山田集落の真ん中で、林鉄ネタとしては珍しい街中の物件ということになる。


杉山田という集落は二つのエリアに分かれており、この両者を隔てる場所は低地になっている。

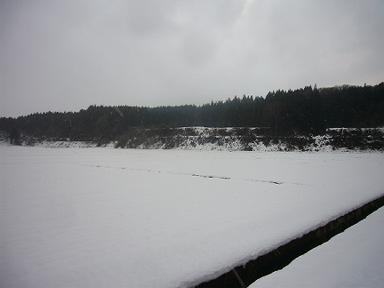

林鉄はここを長さ100mほどの築堤で越えている。
並行する県道にも、低い築堤がある。

問題の暗渠は、この軌道跡の築堤に掘られている。



築堤を越えると杉山田集落の真ん中を抜ける。

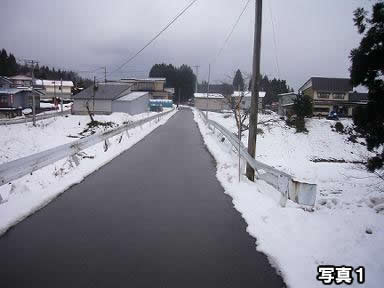

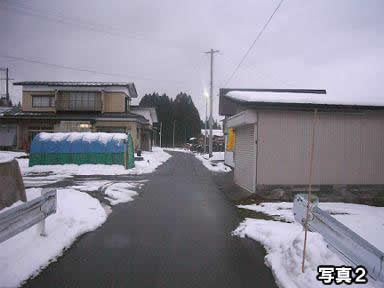

この先県道に再度合流するまで300mほどは集落道として使われており、築堤上を含めて軌道らしい風景は残されていない。
だが、この後にお話しを伺ったお爺さんが、とても興味深い情報を教えてくれた。

曰く、林鉄が蒸気機関車を使っていた頃には、ここから集落の出口まで、線路は木製のトンネルに覆われていたという。

以前話には聞いたことがあったが、蒸気機関車の煙突から飛び散った火の粉が民家に引火して火災となる事が少なくなかったために、集落内の軌道をまるごと杉材合掌造りの「火炎覆い」で覆った場所があったという。
その話は、ここのことであったか。
いままでこちらから調べても分からなかったことが偶然にも判明してしまい、私は興奮した。
(この写真のカーブのさらに先まで、300mくらいは続いていたそうだ)




スポンサーリンク
ちょっとだけ!ヨッキれんの宣伝。
遂に「山さ行がねが」が書籍化します!過去の名作が完全リライトで甦る!まだ誰も読んだことの無い新ネタもあるぜ! 道路の制度や仕組みを知れば、山行がはもっと楽しい。私が書いた「道路の解説本」を、山行がのお供にどうぞ。 ヨッキれんやトリさんの廃道探索シーンを一流のスタッフが命がけで撮影した、日活の廃道ドキュメンタリーシリーズ第1弾


過去最高の暗渠遺構


16:09

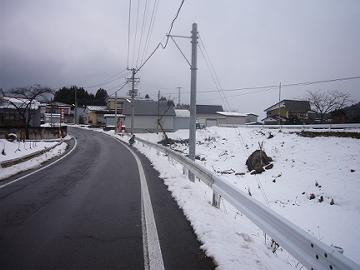

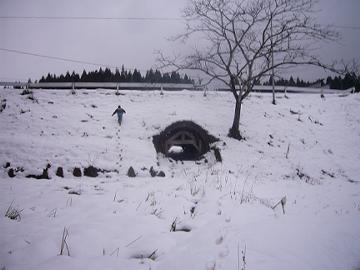

今度は、県道側から並行する林鉄の築堤を撮影。

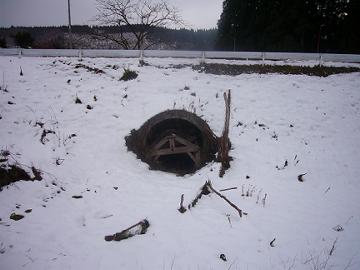

そこに掘られた暗渠の坑口が見えている。

ちなみに、この日はじめてこれに気づいたのも、細田氏だった。






さあ、来るぞ!


 ジ・ベスト・オブ暗渠!

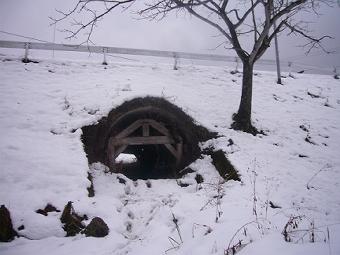

キター!

こいつは、
タダの暗渠じゃねー!





すげー!

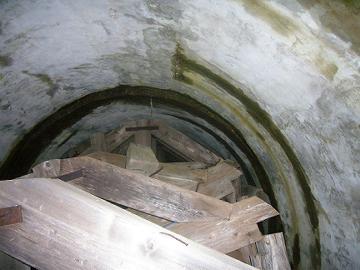

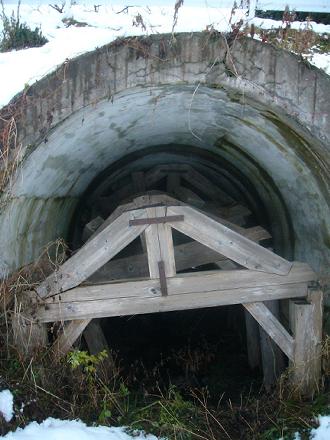

木造の隧道支保工がこれほど奇麗に残っているのは、初めて見る!

コンクリートの壁よりも遙かに支保工が新しい物のように見えるのは、奇跡的な保存状況の良さであろう。
風も雪もさほど巻き込まない谷底の暗渠であったゆえに到達した境地か。

合掌造り。
プロの大工が丁寧に作ったことが一目に分かる、匂い立ちそうな杉材の支保工だ。
これこそが、何の変哲もない暗渠を大発見と言える見所。

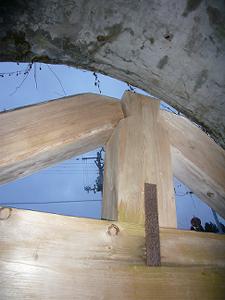

釘は一本も使われておらず、重力結合と鎹(かすがい)のみで組み立てられている。
